スーパータクマー【削っちまいました編】

スーパータクマーなどのM42マウントのレンズを、Nikonのカメラに付けるにはいくつかの制約がある

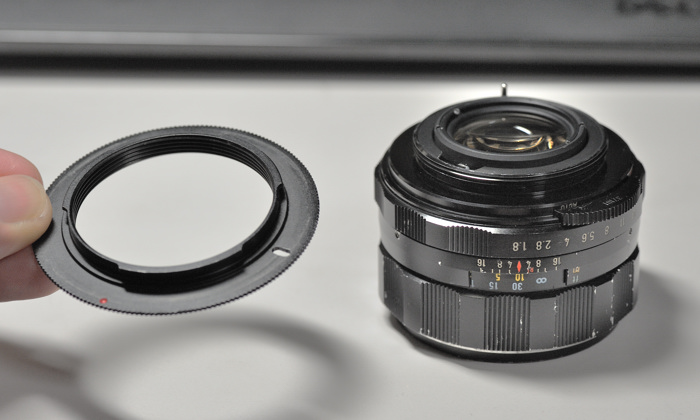

まず、M42はスクリュー式のマウントでNikonとはまったく違う形なので、左のようなマウントアダプターが無いとカメラに付かない。

そしてフランジバックという、フイルム基準面からマウント面までの距離にも問題がある
M42マウントよりNikonのFマウントの方が約1mm長いのである。
さらに、先出のマウントアダプターは1mmほどの厚みがあるので、合計で2mmほどレンズが前に出てしまう。

↑しかしこうして並べてみると、左のM42+マウントアダプターの方には、まだ後ろに余裕がある。
右はAi35mmF1.4Sのマウント後部で、NIKKORはかなりボディー側まで入り込んでいるのが分かる。
何とかしてマウントの内部にレンズが入るようにすれば、無限遠にピントが合うように出来るのでは・・?

って言う事で、いろいろ削ってみましたw

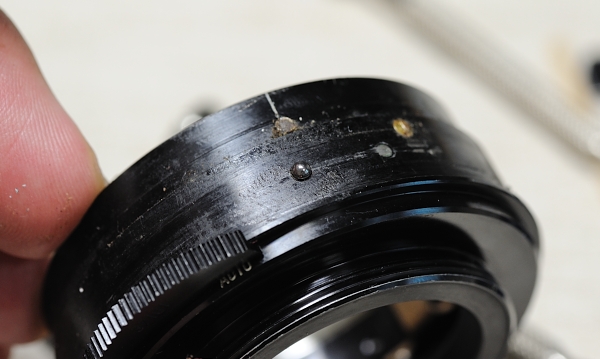

まずは前回の続きで、右のマイナスビス(3つあります)を外してピントリングを外す。
ピントリングが外れたところ

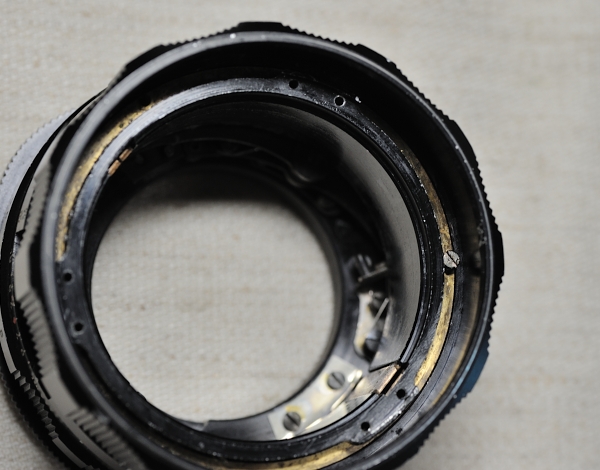

中を覗き込んでみると・・

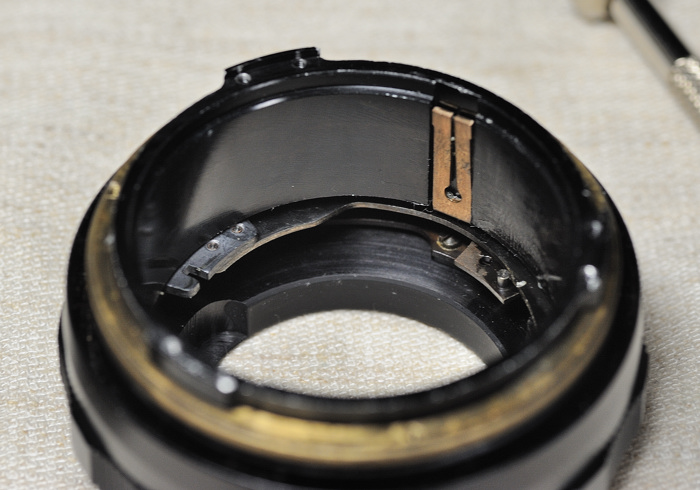

どうやらこの銅色の金属が(反対側にもあり)ヘリコイドの入り込むストッパーになっているようだ、下の絞り機構もギリギリまで迫っているね。
ヘリコイドの奥を削れば、少しはレンズユニットが入り込むようになるかな?
んで、金色のリングを回していくとヘリコイド部分が延びてきて、ころっと外れる。
ちょっと脱線だけど・・

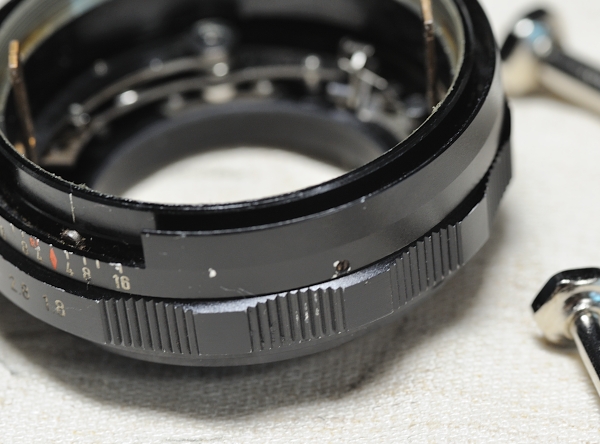

被写界深度表示部分を外すには、このイモネジ(マイナスが3個)を取れば簡単に外れます。
そして、絞り環も簡単に外れるので、この鉄球を無くさないように注意してね
落っことして無くしたら切ない思いをしますからww
絞り環の裏側の鉄球があたる部分、掃除したらグリスアップして組んであげましょう♪
なぜか、最小絞りの部分だけ1絞り分のクリックになってます・・。
さて、元に戻ってヘリコイドの削りに入る
タイラップで止めてるあたりが、素人っぽくて素敵でしょ?ww
約1mm位縦に溝を入れてから
鉄ヤスリでガシガシ削っていく。アルミなので楽に削れるよ♪
フィルター枠のスカート部分も削っておかないと、当たってしまってレンズが後ろまで入らない。

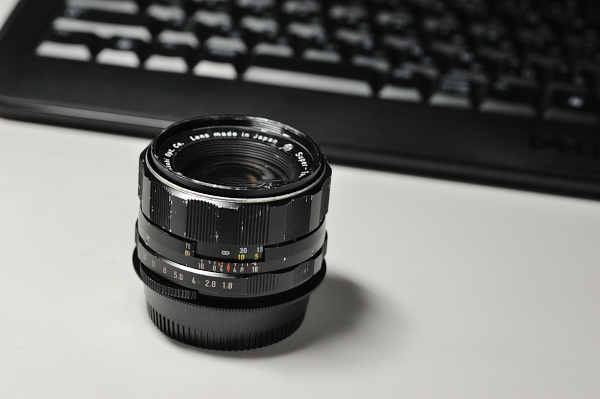

とりあえず一通り削って組んでみました
フィルター枠が、前回のTOP写真より鏡胴に入り込んでるのが分かるかなぁ・・
約1mm位は後ろに入るようになったけど、レンズユニットが絞り機構に当たっているようでこれ以上は入り込んでくれない・・
まだ2mあたりまでしかピントが合いませんorz

更なる削りが必要かなぁww
次はマウントアダプターか・・。
M42→Fマウントアダプター加工編へ
↓前編はこちら
スーパータクマー【分解清掃編】へ
